LED 디스플레이 화면은 많은 LED 램프 비드로 구성됩니다. COB는 주요 LED 기술; COB LED 디스플레이에 대해 자세히 살펴보겠습니다.
1. COB LED 디스플레이란 무엇입니까?
COB는 무엇을 의미합니까? Wikipedia에 따르면 COB는 칩 온보드의 약어입니다. 요컨대, 발광 칩은 특정 PCB 보드에 직접 통합되고 패키징됩니다. 스탠드오프 및 솔더 핀이 없으며 패키지 크기에 제한이 없습니다. 이것은 더 작은 도트 피치 배열을 허용합니다.
COB Display는 LED 칩 기술(업스트림), 디스플레이 기술(다운스트림) 및 패키징 기술(미드스트림)을 캡슐화하여 COB LED 스크린을 여러 용도로 널리 사용되는 솔루션으로 만듭니다.

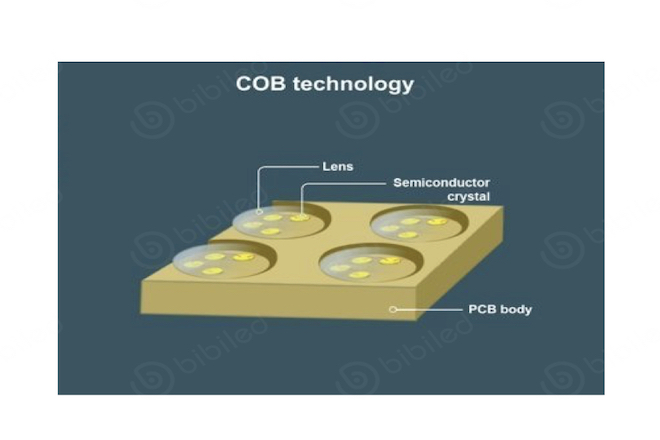

2. COB의 구조
3. COB 기술의 LED 스크린 기능

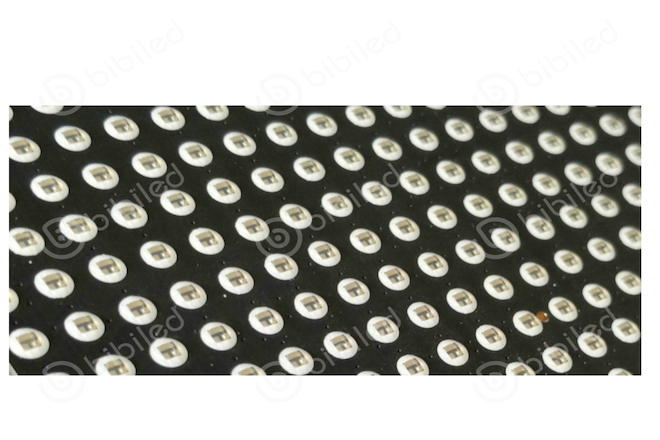

- 초소형 간격, 고화질 디스플레이:
COB LED 디스플레이는 SMD LED 피치로는 달성할 수 없는 1.0mm 미만의 피치와 도트 피치를 쉽게 달성할 수 있습니다. 단위 디스플레이에 픽셀이 많을수록 디스플레이가 더 좋아 보인다는 것을 알고 있습니다.
- 초박형:
두께가 0.4mm~1.2mm인 PCB 기판은 고객의 요구에 따라 사용 가능하며 기존 LED 디스플레이보다 약 1/3 가벼워졌습니다.
- 넓은 시야각:
COB LED 스크린 시야각은 175°보다 크고 180°에 가깝습니다.
4. COB LED 디스플레이의 장점과 단점
1) 이점:
- 높은 보호:
COB LED는 충돌 방지, 방습, 방진, 산화 방지, 정전기 방지 기능이 있으며 일반적으로 -30° 및 80°에서도 작동할 수 있으며 설치 환경에 더 잘 적응할 수 있습니다.
- 좋은 방열:
COB LED 스크린 제품은 PCB 보드의 램프 튜브를 캡슐화하여 PCB의 구리 호일을 통해 램프 심지의 열을 신속하게 전달하여 쉬운 열 분산을 달성할 수 있습니다.
- 내마모성 및 손쉬운 청소:
COB LED 스크린의 표면은 매끄럽고 단단하며 충격에 강하고 내마모성이 있습니다. LED 화면에 먼지가 묻어 있으면 천으로 닦아주세요.
- 연구개발:
R&D는 또한 단일 LED 직경이 없기 때문에 더 미세한 잠재력을 달성할 수 있습니다. R&D는 또한 더 많은 OK 잠재력을 달성할 수 있습니다.
- 기술 프로세스:
COB LED 램프의 비용을 줄이고 생산 공정을 단순화하며 LED 칩의 열 저항을 줄이고 고밀도 패키징을 달성하십시오.
2) 단점:
COB LED 디스플레이를 구매할 때 고려해야 할 4가지 기술적 사항
- 높은 유지 보수 비용:
전문적인 유지보수 장비와 기술자가 필요합니다.
- 색상 렌더링이 충분히 균일하지 않습니다.
램프 비드를 선택하지 않는 첫 번째 단계는 색상 및 밝기 일관성이 좋지 않습니다.
- 불량한 표면 평탄도:
각 LED 램프 비드가 개별적으로 포장되기 때문에 표면의 평탄도가 희생됩니다.
- 높은 제조 비용:
높은 결함률과 높은 불량률로 인해 제조 비용이 SMD LED의 작은 피치를 훨씬 초과합니다.
위의 네 가지 주요 문제로 인해 산업 및 프로세스 세부 사항에서 COB의 축적을 개선해야 합니다. COB 기술이 디스플레이 분야에서 확실한 돌파구를 마련했지만 SMD LED가 완전히 철수하고 쇠퇴했다는 의미는 아닙니다.
이 분야에서 SMD LED 패키징 기술은 성숙하고 안정적인 제품 성능에 의존하며 구매자들에게 깊은 사랑을 받고 있습니다. 여전히 사용자와 시장에 적합한 선택 방향입니다.
5. COB 적용
COB 패키징 기술은 0.5mm~1.00 범위의 기술적 이점과 가치를 반영하므로 많은 응용 분야가 있습니다.
모니터링 센터, 커맨드 센터, 고급 회의실, 스튜디오 등
결론적으로:
5가지 측면을 통해 COB LED 디스플레이에 대해 알아보십시오. 다른 LED 유형을 알고 싶다면 빠르게 클릭하여 배울 수 있습니다. SMD LED 스크린, 딥 LED 스크린,
LED 스크린 질문이 있는 경우 문의하시기 바랍니다.
