介绍

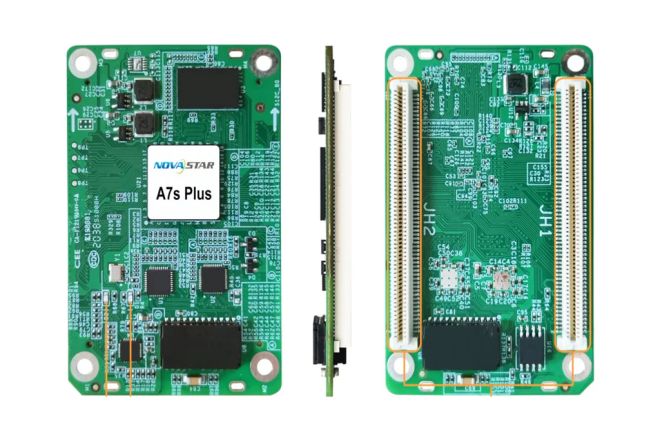

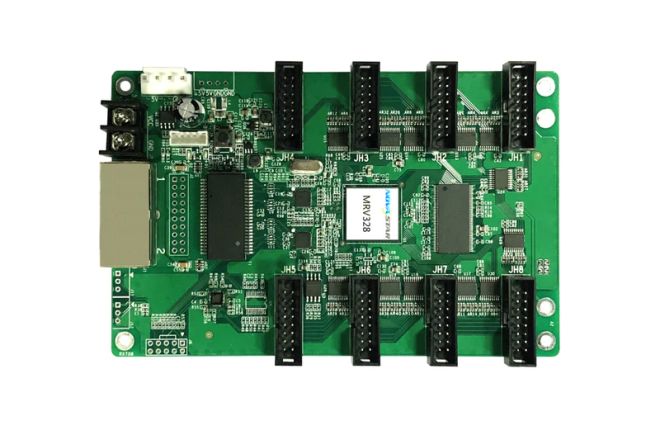

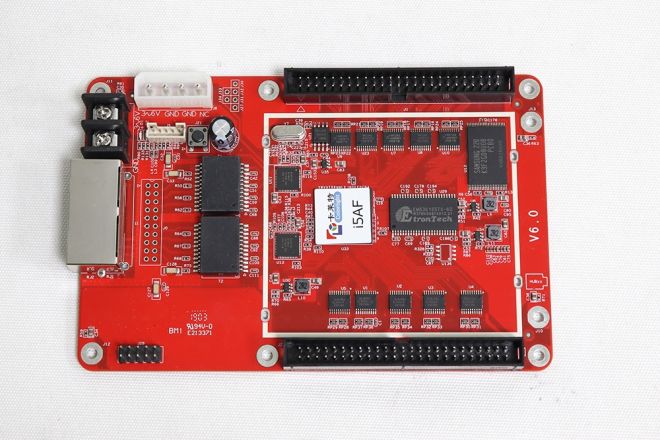

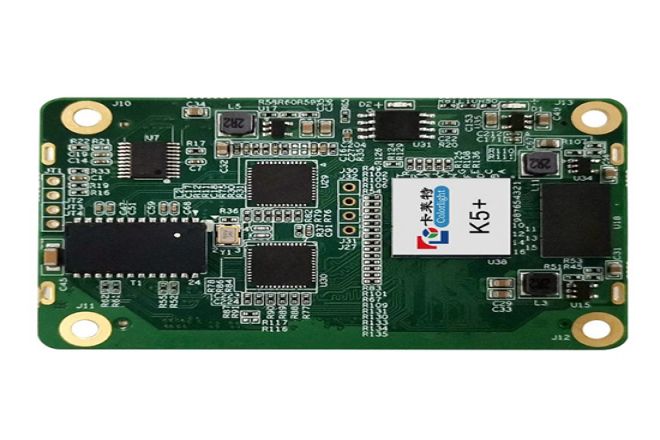

1、什么是LED接收卡？
LED显示屏的接收卡又称LED接收卡或接收板，是LED显示屏控制系统的重要组成部分。
接收卡的主要功能是接收来自发送卡的图像数据，并根据特定的协议和格式将这些数据转换成LED屏可以识别的信号，从而驱动LED屏显示相应的图像。
简单来说，它就像一个翻译器，帮助计算机或其他设备将想要显示的信息转换成LED屏可以理解的语言。
接收卡由几个组件组成，包括：
微控制器（MCU）
记忆
接口芯片
…
其中，MCU负责整个系统的数据处理和控制，存储器用于存储LED显示内容和控制参数，接口芯片负责与控制卡的数据传输和通信任务。
现代LED显示屏接收卡除了基本的数据接收和转换功能外，还具有很多其他功能，如灰度控制、色彩校正、亮度控制等。
这些功能使接收卡能够实现清晰、流畅、明亮等多种LED显示效果，同时接收卡还可以通过网络通讯、无线传输等方式实现远程控制，提高了显示效果。 LED显示屏的灵活性和便利性。
2、LED接收卡工作原理
LED显示屏接收卡的工作原理可以简单概括为以下步骤：
数据接收： LED显示屏接收卡通过网络接口或其他通信方式接收发送卡（控制卡）发送的图像数据。这些数据通常以特定的协议和格式传输。
数据分析： 接收卡接收到数据后，对其进行分析处理。该过程包括数据包的分割、识别和控制，以提取图像数据和相关控制参数。
数据转换： 解析出来的图像数据需要进行格式转换，以适应LED显示屏的显示要求。接收卡根据LED屏的分辨率、色深等参数，将图像数据转换为LED屏可以识别的像素数据。
灰度控制和色彩校正： 接收卡还会对像素数据进行灰度控制和色彩校正，保证图像显示的清晰度和色彩准确度。这包括调整每个像素的亮度和颜色以获得高质量的显示。
数据发送： 处理后的像素数据通过接收卡的输出接口发送至LED显示屏上的灯珠。这个过程通常会涉及到差分信号转换、恒流驱动等步骤，以保证信号传输的稳定性和安全性。
同步显示： 接收卡会与发送卡同步，保证整个LED显示屏的像素数据同步更新显示。这样，观众就可以看到清晰、流畅的图像。
总的来说，LED显示屏接收卡就像是LED显示屏的大脑，负责接收和处理信息，使LED显示屏能够正常、清晰地显示出你想要看到的内容。
三、LED接收卡技术特点
LED显示屏接收卡的技术特点主要体现在以下几个方面：
- 即时的：
接收卡可以实时接收并处理来自发送卡的数据，保证LED显示屏实时显示动态图像和文字信息。
就像您在观看直播电视一样，接收卡可以实时接收数据并立即显示在LED显示屏上。它就像一个“实时翻译器”，可以立即将数据翻译成显示器可以理解的语言。
- 丰富的表现力：
接收卡支持高分辨率、高色深的图像显示，可以呈现细腻、生动的画面效果。它就像一台先进的彩色打印机，可以打印非常细致、色彩丰富的图片。
- 复杂操作：
虽然接收卡的工作原理比较简单，但在实际应用中，需要根据具体的LED显示屏型号、尺寸、控制要求进行配置和调试，操作相对复杂。就像调节高级相机的参数一样，需要了解一些专业术语和操作技巧。
- 价格较高：
由于接收卡需要高性能的处理器、大容量的存储器以及稳定的通信接口，因此其制造成本较高，导致市场价格较高。
- 高可靠性要求：
接收卡是LED显示屏控制系统的核心部件之一，其稳定性和可靠性对于整个系统的运行至关重要。接收卡需要一直稳定工作，就像家里的电视一样。你不能希望它经常出现问题或者显示不清晰。因此，接收卡需要具有优良的散热性能、抗干扰能力、故障自恢复功能。
- 良好的柔韧性：
现代接收卡通常支持多种通信协议和控制方式，如串口、网口、无线传输等，就像多功能电脑一样，可以连接不同的设备和软件。这样就可以适应多种不同的应用场景和需求。

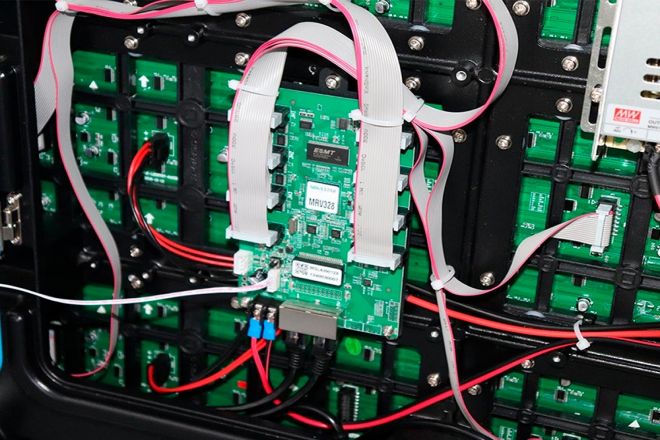

4、LED显示屏的接收卡如何安装？
1).安装步骤：
准备： 确保所有必需的硬件和工具都可用，包括接收卡、螺丝刀、电缆等。
确定位置： 在LED显示屏边框内选择合适的位置安装接收卡。通常，接收卡会安装在显示屏上方或下方的边框内部，以方便连接和接线。
修复接收卡： 使用螺钉或其他固定件将接收卡固定在选定的位置，确保稳定且不易松动。
连接电源： 将接收卡电源线连接至合适的电源插座或切换电源，以保证供电稳定。
连接数据线： 根据显示屏和控制系统的要求，使用合适的数据线（如网线）连接接收卡和发送卡（控制卡）。
检查连接： 完成所有连接后，仔细检查所有电缆和连接是否紧固且没有任何松动或损坏的情况。
测试： 通电前，请确保所有连接正确，然后打开电源进行测试。观察显示屏是否能正常接收和显示数据。
2）。安装位置：
接收卡的安装位置通常选择在LED显示屏边框内。具体位置取决于显示屏的型号、尺寸和控制系统要求。一般来说，接收卡会安装在显示屏右侧或下方的边框内部，以方便布线和连接。
安装时需要保证接收卡的位置稳定、固定，方便后续的维护和升级。
需要注意的是，如果您自行安装接收卡，请在安装接收卡前仔细阅读产品说明书或安装指南，确保遵循正确的步骤和位置。
5、如何选择LED显示屏的接收卡？
在选择LED显示屏接收卡时，需要考虑以下关键因素：
- 兼容性：
确保接收卡与您的LED显示屏型号、尺寸和控制系统兼容。不同的LED显示屏可能需要不同类型的接收卡，所以在选择时要确保它们是匹配的。
- 性能要求：
根据您的应用需求，选择具有足够处理能力和稳定性的接收卡。综合考虑接收卡的实时性能、数据处理能力、灰度控制精度、色彩校正能力等因素，保证显示器能够呈现高质量的图像和文字。
- 接口及通讯方式：
根据控制系统的要求，选择具有合适接口和通讯方式的接收卡。例如，如果您的控制系统使用网络通信，那么您需要选择支持网络接口的接收卡。
- 可扩展性和可升级性：
考虑接收卡的扩展性和可升级性，以便以后LED显示屏升级或扩展时可以继续使用。选择支持更多 LED、更高分辨率或更多功能的接收卡，以满足未来的需求。
- 价格及性价比：
选择接收卡时，要考虑价格和性能之间的平衡。不要只追求低价而忽视接收卡的质量和性能。选择性价比较高的接收卡，既能满足您的需求，又不会给您的预算带来太大压力。
- 品牌及品质：
选择知名品牌和信誉良好的接收卡厂家，以保证接收卡的质量和售后服务。了解制造商的声誉、产品质量控制和客户评论，帮助您做出明智的选择。
- 技术支持及售后服务：
选择那些提供技术支持和售后服务的接收卡制造商。这样，当您在使用过程中遇到问题或需要技术支持时，可以及时得到帮助和解决方案。
如果实在不知道如何选择，可以咨询LED显示屏销售人员，让他推荐一款适合你的。
结论
总的来说，LED显示屏接收卡是实现高品质LED显示效果的关键之一。其原理和使用方法对于用户和制造商都有重要的参考价值。
如果您想了解更多LED显示屏专业知识， 请与我们联系！
